★新規開発ご提案
マイフォーカーム・製品種類・新製品・比較グラフ
製品種類・新製品【News】
*********************************************************************************
★防音パネルの最高峰を目指す
他に類を見ない、他とは違う‼
軽量でも最高の低減効果‼
工場防音室兼耐震シェルター
★優良な費用効果 ‼ ★弊社独自開発(PAT.P)‼
★防音室だけでは、予算が取りにくい‼。それならば、工場設備の防音対策と耐震シェルターを兼ねて設置されませんか?。作業者の皆さんにとり、安全と安心の一石二鳥の対策となります。(PAT.P) ◎参考(一般住宅用)こちら
*********************************************************************************
★世界初–音楽防音室 兼 耐震シェルター (PAT)
★弊社独自開発(PAT)オリジナル商品です。
![]() | ![]() |

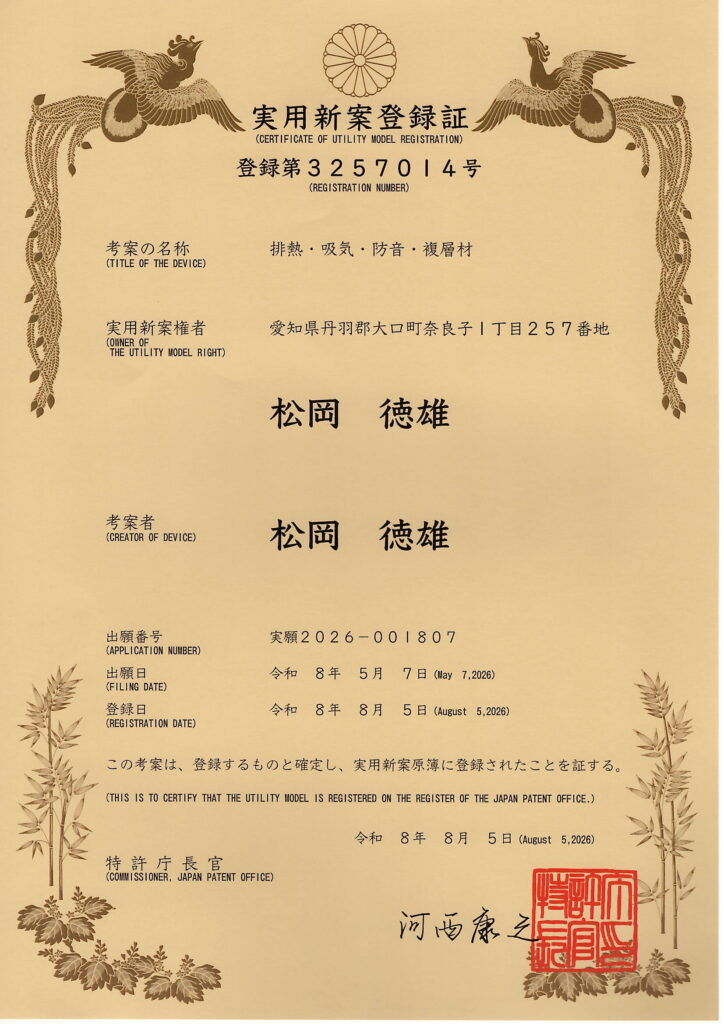

実用新案登録済 登録第3237090号
*********************************************************************************
★News ★新規開発★
品番【149】MY4C-SS23ST12
サイズ 900×1800×14.5t (mm)・自由設計可
![]() | ![]() | ★材質 mm 鋼板2.3 硬質LW 12 ガラスクロス ・針は専用 接着剤塗布。 化粧W固定 ★主な用途 機械防音・遮音パネル |
品番【148】MY4C-BS3SS12
サイズ 900×1800×15t (mm)・自由設計可
![]() | ![]() | ★材質 mm 防炎シート3 硬質LW 12 ガラスクロス ・針は専用接着剤塗布。 化粧W固定 ★主な用途 室内・壁用 防音パネル |
*********************************************************************************
★News ★新規開発★
★卓上-組立式防音カバー
品番【147】MY4C-KB3SS12CF10
【 工場の機械・設備の防音・騒音対策 】に二十年近く携わり、
その厳しい条件での対策・経験と実績、そして、その技術を応用し
設計・製作された、『他に類を見ない、他とは違う‼』、防音ボック
(カバー)です。吸音・遮音を兼ねた最高峰の低減効果のある製品です。
![]() | ![]() | ![]() |
![]() | ![]() | 【卓上組み立て式防音カバー】 ★製品査サイズ(mm) 巾—–800 奥行—600(天井800) 全高—700 ★材質 化粧板3mm 遮音板 1.2t ウレタン吸音材10t |
★試験音源(カバー内) 4000HZ-106.6dB——-カバー外 79.5dB
透過騒音(低減効果) 27.1dB
【卓上-組立式防音カバー】ヤフーオークション–購入はこちら
****************************************************************************************

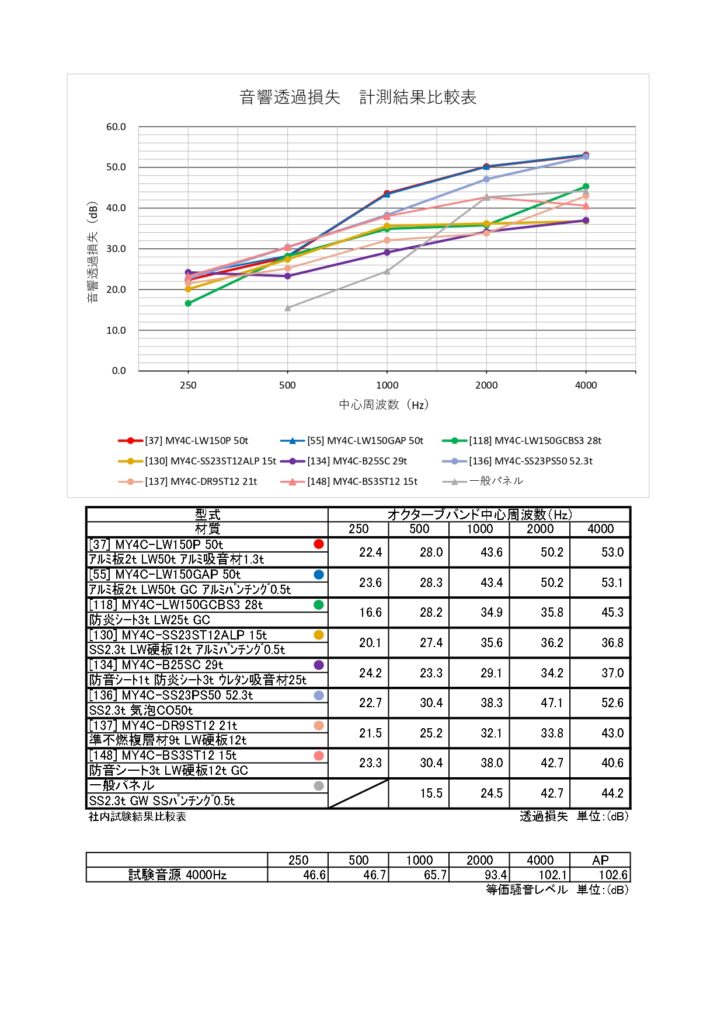

★音響透過損失・社内試験結果比較表
![]() |
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/06/AN022.gif)
★News ★新規開発★
『リーズナブルパネル』PAT.P
厚さは薄いが効果は抜群‼《吸音+遮音》
品番【137】MY4C-DR9ST12
サイズ 900×1800×14.8t (mm)・自由設計可
試験騒音源 102.6dB ★低減効果4000Hz–36.8dB
品番【137】MY4C-DR9ST12AL(アルミパンチング有) 品番【137】MY4C-DR9ST12
![]() | ![]() |
※屋内用 (屋外使用不可)です。サイズ 900*1800 自由設計可
-★材質 準不燃複層材9t・硬質LW12t・接着剤・タッカー(アルミパンチング有・無)
****************************************************************************************
品番【136】MY4C-SS23PS50
サイズ 900×1800×52.3t (mm)・自由設計可
試験騒音源 102.6dB ★低減効果4000Hz–52.6dB
![](https://miyoshi-tec.co.jp/wp-content/uploads/2024/04/IMG_0053-1-rotated.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2024/04/IMG_0054-rotated.jpg)
屋外用
-★材質 鋼板・吸音気泡CO サイズ 900*1800 自由設計可
試験周波数 Hz | 250 | 500 | 1000 | 2000 | 4000 |
★低減効果 dB | 22.7 | 30.4 | 38.3 | 47.1 | 50 |
*********************************************************************************
『壁貼り付けパネル』PAT.P
究極の優秀防音《吸音+遮音》
裏面の両面テープ及び接着剤で貼付けるだけ。
針は専用接着剤塗布、化粧W固定
品番【118】 MY4C-LW150GCBS3 サイズ 910×605×28t (mm) 4.3Kg (LW150-25t仕様)
品番 【123】 MY4C-CF25GCBS3 サイズ 1000×500×28t (mm) 2.8Kg(CF-25t仕様)
![]() | ![]() |
品番118 MY4C-LW150GCBS3 4.3Kg 0.55m2 (防炎・不燃タイプ)試験騒音102.6dB
試験周波数 Hz | 250 | 500 | 1000 | 2000 | 4000 | AP |
★低減効果 dB | 21.5 | 15.7 | 31 | 58.5 | 65.7 | 61.3 |
品番 123 MY4C-CF25GCBS3 2.8Kg 0.5m2 (防炎・難燃タイプ)試験騒音102.6dB
試験周波数 Hz | 250 | 500 | 1000 | 2000 | 4000 | AP |
試験騒音 dB | 22.8 | 19.2 | 34.8 | 40 | 41 | 41 |
◎ 社内規格BOX試験結果です、透過損失(dB)—-低減できます。
◎ 社内試験 試験方法 画像
*********************************************************************************
★【防音衝立式パネルNo.1】
【品番:MY4C-LW150P-PA 】
衝立・パーテーション 動画こちら
(連結可能・固定式衝立)・(移動式衝立)1000W×2000H×50t ( 53.3t )
『見える化』–透明窓の設置もできます(オプション)。
(連結可能–固定式衝立・移動式衝立) 1000W×2000H×53.3t 動画こちら
★新商品★ 大型 1000W×3000H× 50t ( 53.3t ) もございます。
【品番:MY4C-LW150P-PA-3000 】
★1000W×2000H×25t( 28.3t )もございます。
【品番:MY4C-LW150P-PA-25t】
※脚は組み立て式の為、お客様にて組み立てをお願いいたします。
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/09/tsuitate002-734x1024-1.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/09/MY4C-LW150P.50t001.jpg)
◎固定式 (アジャスト式アンカー金具付き) | MY4C-LW150P-PA 固定・アルマイト 処理 |
◎移動式 (ST付キャスター金具付き) | MY4C-LW150P-PA 移動・アルマイト 処理 |
〇並列- 連結 | 上部 | 連結使用時-ジョイント金具 1個 | |
〇コーナー – 連結 | 上部・下部 | 連結使用時-ジョイント金具 1式 (2個 ) |
【 衝立・パーテーション—-連結 】
★コーナー 式連結もできます。
★脚は組み立て式の為、お客様にて組み立てをお願いいたします。
★多数連結もできます。
★コーナー・並列組み合わせで部屋(扉・窓組み込み可です)にもできます。
お気軽に、お問合せいただければと思います。info@miyoshi-tec.co.jp
TEL 0587-95-2860 Fax 0587-95-3583
**********************************************************************
★【防音衝立式パネル No.2】
品番:MY4C-AAD25AP-PA】
衝立・パーテーション パンチング付き
(連結可能・固定式衝立)・(移動式衝立)1000×2000×25t(30.8t)
『見える化』–透明窓の設置もできます(オプション)。
★ パンチング無し 1000×2000×25t(29.8t) もございます。 【品番:MY4C-AAD25-PA】
![](https://miyoshi-tec.co.jp/wp-content/uploads/2020/09/IMG_5671.gif)
【種別】 | 【商品番号】 | 【詳細】 |
◎固定式 (アジャスト式アンカー金具付き) | MY4C-AAD25AP-PA 固定・アルマイト 処理 | ||
◎移動式 (ST付キャスター金具付き) | MY4C-AAD25AP-PA 移動・アルマイト 処理 | ||
〇並列- 連結 | 上部 | 連結使用時-ジョイント金具 1個 | |
〇コーナー – 連結 | 上部・下部 | 連結使用時-ジョイント金具 1式 (2個 ) |
★焼き付け塗装(規格色・指定色) 別途( お見積もり )賜ります。
****************************************************************
★【防音衝立式パネル No.3】
【品番:MY4C-DF25】
用途—パネル全般・衝立・パーテーション
★衝立 (連結可能・固定式衝立)・(移動式衝立) 915×1515×25t(34t)
『見える化』–透明窓の設置もできます(オプション)。
★ パンチング付き 900×2000×25tもございます。
◎構成—準不燃複層材・ウレタン系吸音材・他
【品番:MY4C-DF25-PA】パーテーション品番
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/06/IMG_6226-6-768x1024-2.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/06/IMG_6227-5-768x1024-2.jpg)
【種別】 | 【商品番号】 | 【詳細】 |
◎固定式 | MY4C-DF25-PA 固定 | ベース板塗装 |
(アジャスト式アンカー金具付き) | (準不燃複層材 ) | |
◎移動式 | MY4C-DF25-PA 移動 | ベース板塗装 |
(ST付キャスター金具付き) | (準不燃複層材 ) | |
〇並列- 連結 | 上部 | 連結使用時-ジョイント金具 1個 |
〇コーナー – 連結 | 上部・下部 | 連結使用時-ジョイント金具 1式 (2個 ) |
★脚は組み立て式の為、お客様にて組み立てをお願いいたします。
******************************************************************
★【防音アコーデオンカーテン】
![](https://miyoshi-tec.co.jp/wp-content/uploads/2020/11/IMG_5594-805x1024-1.gif)
防音アコーデオンカーテン
★ 防音アコーデオンカーテン(使用パネル品番:MY4C-LW150GAP 25t)
音源《2000~4000Hz》102.6dB—-パネル反対側測定74.4dB(弊社内測定)
28.2dB低減効果のパネル使用しています。
2.6mL×3.0mH 観音開き 動画はこちら
お気軽に、下記へお問合せいただければと思いま。 info@miyoshi-tec.co.jp
TEL 0587-95-2860 Fax 0587-95-3583
–
*******************************************************************
Machine soundproofing, equipment soundproofing, factory soundproofing, soundproofing
【品番:MY4C-DLW150G】
★『リーズナブル な価格—優れた低減効果』
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/07/IMG_6481-768x1024.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/07/IMG_6482-768x1024.jpg)
用途—パネル・衝立・パーテーション
★『リーズナブル な価格—優れた低減効果』
のパネル を開発 (PAT.P) しました。 【品番:MY4C-DLW150G】 25t
◎構成–準不燃複層材・Lウール・Gクロス・他 34t 厚
動画 こちら
*********************************************************************************
◎鋼板製・高効果・安価の防音パネル開発。
鋼板製です。高効果が得られます。安価な防音パネルです。
【用途】屋外・屋内–防音塀・壁・間仕切りに適した、高効果で、安価なパネルを開発をいたしました。
★屋外用—品番:MY4C-SLW80-25 隣地との境界線防音塀に最適です。
★屋内用—品番:MY4C-SLW150-25 品番:MY4C-SCF30
◎お気軽にお問合せ願います。
◎他社の量産品防音パネルに比べ、安価ですが、高効果が得られます。
![](https://miyoshi-tec.co.jp/wp-content/uploads/2020/12/tasha-b00nhei.jpg)
《参考画像–他社防音塀》
★屋外・屋内の防音塀に適しています。★低価格・高性能のリーズナブルな商品です。
*********************************************************************
*********************************************************************
★新規開発
『フレームレス パネル』 PAT.P
★パネルだけで(フレーム不要)組み立てられます。★衝立(平行・直角)にもできます(別途脚有り)。★フレームレスの為、コスト削減できます。
直角組立(内面)![]() | 平行組立(外面)![]() | 壁・天井組付(外面)![]() |
内面(吸音側)![]() | 直角組立(外面)![]() | 外面(遮音側)![]() |
アンカーブラケット![]() | コーナーブラケット![]() | 衝立脚![]() |
品番115 MY4C-LW150FL・R 1000×2000×52.5t 50Kg/枚
品番116 MY4C-LW150PFL・R 1000×2000×53.3t 50Kg/枚
*********************************************************************
★新規開発★
『ベビコン。防音式台車』
移動できるベビコンの防音ボックスです。
![]() | ![]() |
*********************************************************************************
★新規開発★
『サイクロン・タンク・ダクト・配管』

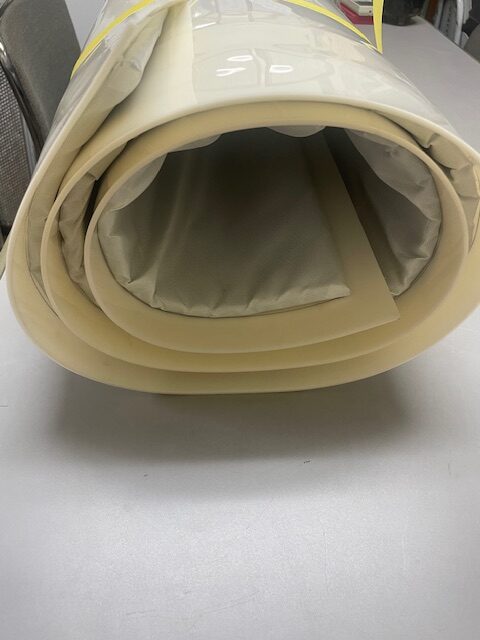

巻き式防音複層シート
★サイクロン・タンク用— 品番 MY4C-B25SC 【106】 28.8t 定尺1000×1000
★配管・ダクト用— 品番 MY4C-B05SC 【110】 13.8t 定尺1000×1000
![]() | ![]() |
![]() | ![]() | ![]() |
★配管・ダクト用— 品番 MY4C-B05SC 【110】 13.8t 定尺1000×1000 試験結果です。透過損失(dB)—-低減しました。(1000×1000のシートの音源側と受音側の差–低減効果)。シートは、暗騒音・音の回り込み等含んだ結果です(テストによる参考値です–保証値ではありません)。
音源周波数 | 音源側・音圧レベル(dB) | 受音側・音圧レベル(dB) | 透過損失(dB) |
4000Hz | 99 | 80.2 | 18.8 |
1000Hz | 98.8 | 80.4 | 18.4 |
500Hz | 95 | 74.9 | 20.1 |
動画 参考 こちら
****************************************************************
※比較試験結果–吸音材〈GW-LW〉–透過損失dB
※比較試験結果 | 音源 dB | 透過 dB | 低減効果dB |
一般仕様吸音材 〈GW50t〉— 音源 4000Hz | 108.6 | 84.5 | 24.1 |
★弊社仕様吸音材〈LW50t〉—音源 4000Hz | 107.2 | 55.6 | 51.6 |
一般仕様吸音材〈GW50t〉— 音源 500Hz | 103.1 | 91.4 | 11.7 |
★弊社仕様吸音材〈LW50t〉—音源 500Hz | 108.9 | 81.8 | 27.1 |
★試験方法–吸音材単体の六面体ボックス–ボックス内-音源設置、ボックス外(透過損失)で測定。300*300*300H (社内試験結果)
****************************************************************
※防音室兼耐震シェルター
★優良な費用効果
★弊社独自開発(PAT.P)
★工場機械・設備の防音対策・防音室兼耐震シェルターを開発いたしました。
★防音室だけでは、予算が取りにくい。それならば、工場設備の防音対策と耐震シェルターを兼ねて設置されませんか?。作業者の皆さんにとり、安全と安心の一石二鳥の対策となります。(PAT.P)
◎参考(一般住宅用)こちら
********************************
(PAT-実用新案登録済)
★新開発★ 品番:MY4C -SUC
◎製薬会社(クリールーム)対応防音パネル開発しました。
******************************
★構造開発
リーズナブルに防音パネル製作が可能となりました。 (PAT.P)
************************************
★新発売★
品番:MY4C -GW96GC

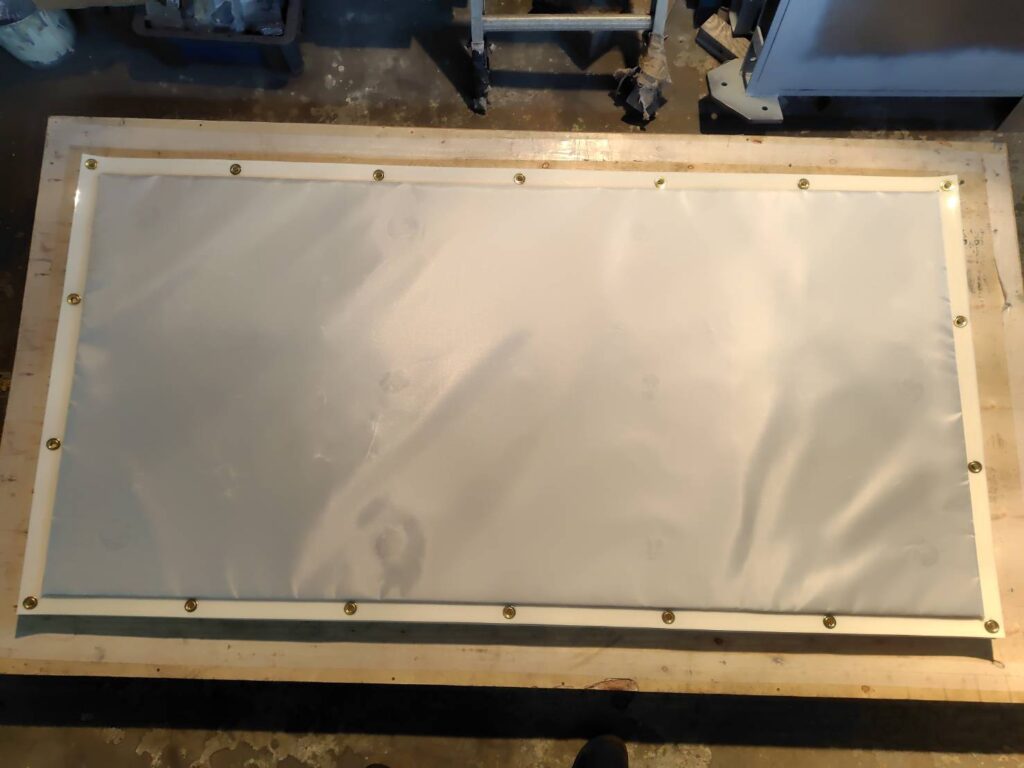

◎防音 耐熱シート材。
★待望の耐熱仕様、低減効果防音シート 材 (PAT.P) ができました。
シート–サイズ 約900×1800(基本) ★各種サイズ(限度サイズ有)制作可能。
★構成—耐熱シート(1000℃)・ガラスウール25t・ガラスクロス 0.2t ・その他 約26t厚。
◎ 社内試験 試験方法 画像
試験周波数 Hz | 2~ 4000 Hz | 1000Hz | 500Hz |
低減効果 dB | 30.4dB | / | 10.5dB |
***************************************************************
★新発売★
品番:MY4C -B05SCG

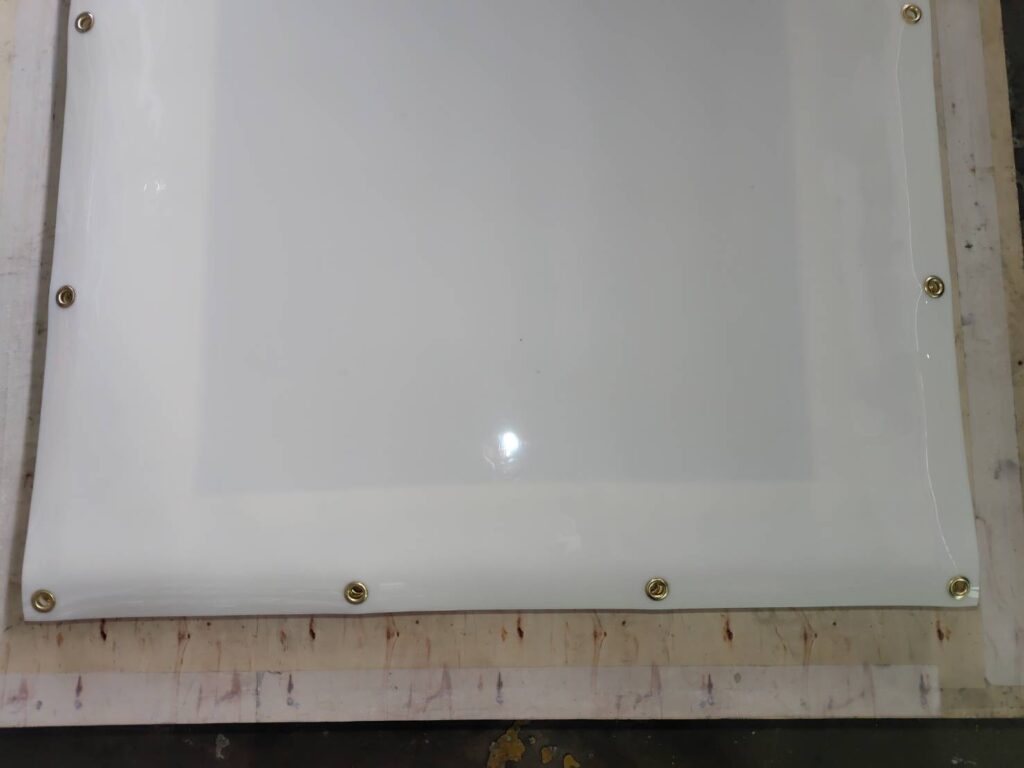

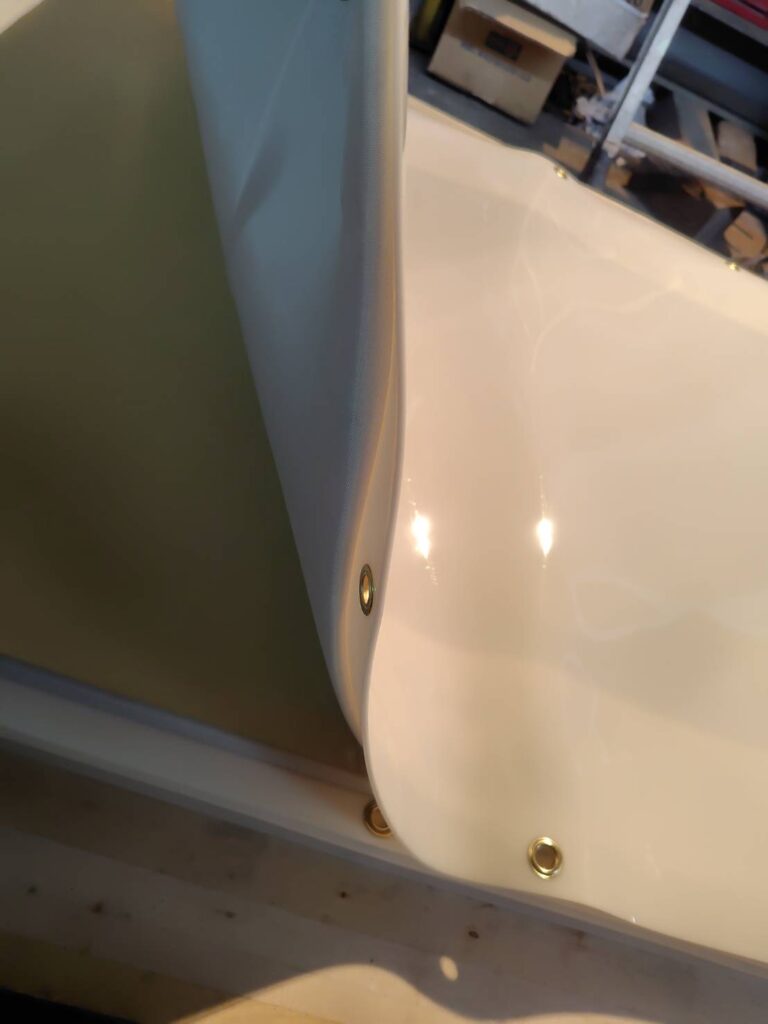

◎防音カーテン&シート材。
★待望のリーズナブルで、低減効果抜群の防音カーテン・シート (PAT.P) ができました。 (姉妹品)動画 こちら
MY4C B05SCG カーテン・シートの素材です。カットして、又、つなぎ合わせてご利用いただけます。待望の防音式カーテン。薄く、柔軟性があり、軽いカーテンです。ハトメ加工もできます。
シート–サイズ– 1800H×1080~5200W~ 各種サイズ
(上部または全外周ハトメ加工可です) 御指定サイズ製作可 (注:不可サイズ有り) 。
★構成—防音系シート0.46t・遮音系シート2.8t・ウレタン系吸音材10t・ガラスクロス 0.2t ・ その他・13.5t厚。
◎ 社内試験 試験方法動画 こちら
試験周波数 Hz | 2~ 4000 Hz | 1000Hz | 500Hz |
低減効果 dB | 36.5dB | 25.3dB | 18.1dB |
***************************************************************
★新規開発★
★優良な費用効果
★弊社独自開発(PAT.P)オリジナル商品です。
★防音室 兼 耐震シェルターを開発しました。
(PAT-実用新案登録済)
★ご家庭で、楽器演奏などに、そんな高い防音室はもったいない。そこで、震シェルター兼用にしました。常時、耐震シェルターとして、『命を守る 防音室 』を開発いたしました(サイズ色々有り )。
◎楽器の演奏・歌を歌う・機械の騒音対策等の防音室を、耐震シェルター兼用として利用する。
◎耐震強度を有するフレーム等で地震に耐える防音室を製作しました(弊社-耐震シェルターメーカー)。
◎飲料水・食料・簡易トイレ・携帯ガスコンロ・寝袋・その他避難に必要な道具・備蓄品を備えることにより、
数日暮らせる耐震シェルターに兼用できる為、費用効果も大きい。
◎引っ越し無しで、設置工事可能です。
◎耐震シェルターメーカーとしての弊社技術により、リーズナブルな価格でご提供させて頂いております。
◎是非、一度お気軽にお問合せ願います。
※参考-耐震強度を有するフレームで製作–-こちら
***************************************************************************************
★新発売★
★クリーンルーム対応★中・低周波対応
★最強低減効果
しかもリーズナブルな パネル (PAT.P)を開発いたしました。
品番: MY4C -ACF40P 50t
クリーンルーム対応
★ 構成—アルミ2t・準不燃複層材9t・遮音シート1t・ウール系150k吸音材40t・アルミ吸音材1.3t.
53.3t厚・26kg/m2。
品番:MY4C -DLW150GSS 25t
★構成— 鋼板1.6t・ 準不燃複層材9t・ウール系150k吸音材25t・Gクロス張・34t厚・23.5kg
品番:MY4C -SDLW150G 50t
中・低周波対応
★構成—鋼板1.2t・準不燃複層材9t・ウール系150k吸音材50t・Gクロス張・60.5t厚・26kg/m2 。
品番:MY4C – DSLW150PSS 50t 中・低周波対応
★構成—鋼板2.3t・準不燃複層材9t・遮音シート2.8・ウール系150k吸音材50t・アネミ吸音材1.3t 65.4t厚・36.5kg/m2。
◎ 社内試験 試験方法動画 こちら
品番 | 試験周波数 (騒音値) | 2~ 4000Hz (102.6dB ) | 500Hz (90~100dB ) | 250Hz (82~85dB) | |
MY4C -DLW150GSS 25t | 低減効果dB | 63.5 dB | 28.6 dB | ( 未試験 ) | 0.63 |
MY4C -SDLW150G 50t (中低周波対応) | 低減効果dB | 60.9 dB | 33.9 dB | 18.1 dB | 0.6 |
MY4C – DSLW150PSS 50t(中低周波対応) | 低減効果dB | 64.7 dB | 34.2 dB | 23.4 dB | 1 |
品番 | 試験周波数 (騒音値) | 2~4000Hz (102.6dB ) | 500Hz (90~100dB ) | 250Hz (82~85dB) | |
MY4C -ACF40P 50t (クリーンルーム対応) | 低減効果dB | 53.6 dB | 33 dB | ( 未試験 ) | 0.85 |
***************************************************************************************
★新発売★
『ベビコンスライド.台車式防音カバー』
![](https://miyoshi-tec.co.jp/wp-content/uploads/2022/08/bebicon002-1-975x1024.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2022/08/bebicon002-2-1013x1024.jpg)
◎5.5kWベビコン 90.3dB—76.5dB (500~1000Hz—13.8dB低減効果--暗騒音含む)
***************************************************************
★新発売★
品番:MY4C -B05SC
【アコーデカーテン】【シート】
★待望の安価で、低減効果抜群の防音カーテン・シート (PAT.P) ができました。 動画 こちら
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/07/%E9%98%B2%E9%9F%B3%E3%82%B7%E3%83%BC%E3%83%8844373039-3.jpg)
★シート–サイズ– 1800H×1080~5200W~ 各種サイズ
(上部または全外周ハトメ付き) 御指定サイズ製作可 (注:不可サイズ有り) 。
◎ビニール囲い・間仕切りのようにお使いください。
★アコーデカーテン—サイズ–1750H×1000W~各種サイズ
(上部ハトメ・レール・吊り金具付) 御指定サイズ製作可 (注:不可サイズ有り) 。
◎カーテンのように開閉して使いたい。リーズナブルで且つ低減効果も優れた、カーテン・シートを開発。
★構成—防音系シート0.46t・遮音系シート2.8t・ウレタン系吸音材10t・他 13.3t厚。
◎ 社内試験 試験方法動画 こちら
試験周波数 Hz | 2~4000 Hz | 1000Hz | 500Hz |
低減効果 dB | 36.5dB | 25.3dB | 18.1dB |
******************************************************************************
Machine soundproofing, equipment soundproofing, factory soundproofing, soundproofing
★新規開発★
★『防音用フレーム』組み立て式フレームの構造を 開発(PAT.P) しました。
製作・組付けが容易にできる -コストダウンを可能にした、 構造を開発いたしました。
******************************************************************************
★新発売★
★『パネル・衝立・パーテーション 』 を開発 (PAT.P) しました。
こちら
パネル【品番:MY4C-DF25】 衝立・パーテーション 【品番:MY4C-DF25-PA】
軽量でリーズナブルな価格です。
******************************************************************************
★新規開発★
★ノンフレーム工法– 開発(PAT.P)
全体の骨組み不要の為、コストダウンが見込めます。パネル同士で組み立てて行く工法です。(一部不向きな物件あり。)
******************************************************************************
★種類・仕様–マイフォーカーム®
三佳テック株式会社 機械防音
Machine soundproofing, equipment soundproofing, factory soundproofing, soundproofing
◎種類・仕様–マイフォーカーム®
※現場の状況・設置工法 ( 被フレーム ) ・音源(周波数・ボリューム)・ 音低減目標 等により、適したパネルを選定、御提案させていただきます。
【1】形状–パネル取り付け |
◎ツバ付き–フレーム直接固定式 ◎ツバ無し—-ツバでフレームに固定式 |
【2】パネル素材(材料) |
◎遮音面材質 — アルミ板 材 ・鋼板 材 ・SUS板材・準不燃複層材 ◎吸音面材質—アルミ材系・ウレタン 材 系・ウール材系 |
【3】フレーム材質 |
アルミ製・SS400・SUS・SS薄鋼型材・フレーム無し |
【4】パネルの厚さ(t) |
25t.50t.その他 |
【5】パネルの状態 |
硬質板状・軟質シート状 ・軟質すだれ・ノレン状 ・アコーデオンカーテン状 |
【6】音源-周波数 |
周波数 に適したパネル (125Hz 500Hz 1000hZ 2000Hz 4000Hz 4000Hz以上 ) |
【7】使用状況 |
◎屋内–標準・雰囲気内( 溶剤・粉塵・水気・油気・クリールーム ) ◎屋外–雨水・強風・豪雪・潮風 |
【8】パネル表面仕上げ |
アルミ材(アルマイト処理・素材状態)・SS400板(吹付塗装・メッキ・焼付塗装) SUS304板(素材状態・吹付塗装・焼付塗装) |
※現場の状況・設置工法 ( 被フレーム ) ・音源(周波数・ボリューム)・ 音低減目標 等により、適したパネルを選定、御提案させていただきます。
*********************************************************
究極のパネル
夢のパネル
『マイフォーカーム』と一般パネルの比較です。
◎ 社内試験 試験方法 画像
パネル種類 | 試験周波数 Hz | 500Hz | 1000Hz | 2000Hz | 4000 Hz | AP |
MY4C-LW150P 50t | 低減効果 dB | 30 | 35.9 | 56.4 | 60.3 | 62.4 |
一般パネル | 低減効果 dB | 15.5 | 24.5 | 42.7 | 44.2 | 46.6 |
★上記の試験では、周波数により、いづれも約10dB~15dB位優秀な結果が出ています。★ご注意–上記低減効果は、同条件で試験した結果ですが、あくまで試験結果であり、実際工事を保証するものではありません。★一般パネル–鋼板2.3t板・ガラスウール・鋼板パンチング。 MY4C-LW150P 50t は代表的なパネルの品番です。
*********************************************************
★『マイフォーカーム』パネル各種
【代表的なパネルの御紹介】
★音源 2000~4000Hz Leq 102.6dB(同条件・測定値)
品番 | 規格t | 実質 厚t | 低減 効果 dB | L eq AP (dB) | パネル構成 | 【PT】衝立 | フレーム無し | ||
MY4C-LW150 | 50t | 54 | 52.6 | 50 | アルミ2t | LW150K 50t・ アルミ吸音材2t ツバ有無・1000*2000 | 可 | 不可 | |
MY4C-LW150P | 50t | 54.3 | 55.2 | 47.4 | アルミ2t | LW150K 50t ・アルミ吸音材1.3t ツバ有無・1000*2000 | 可 | 不可 | |
MY4C-SLW80-25 | 25t | 28.8 | 39.9 | 62.7 | SS400 2.3t | LW80K25t(撥水性)・Gクロス・ アルミP- 1t・8φ ・ツバ有無・3*6尺 | 可 | 不可 | |
MY4C-SCF30 | 30t | 33.3 | 47.2 | 55.4 | SS400 2.3t | ウレタン 吸音材 30t・ アルミP-1t・8φ ツバ有無・3*6尺 | 可 | 不可 | |
MY4C-LW150GAP | 50t | 53.5 | 57 | 45.6 | アルミ2t | LW150K 50t・Gクロス・ アルミP-1t・8φ ツバ有無・1000*2000 | 可 | 不可 | |
MY4C-DD25 | 25t | 34 | 42.2 | 63.6 | 準不燃複層材 9t | ウレタン 吸音材 25t ・ツバ有無・900*1500 | 可 | 可 | |
MY4C-AAD25 | 25t | 29.8 | 42.2 | 60.4 | アルミ2t | 遮音材 2.8t ・ウレタン吸音材25t ・ ツバ有無・1000*2000 | 可 | 可 | |
MY4C-B05SC | 13t | 13.3 | 36.6 | 66 | 防音シート0.46t | 遮音材2.8t ・ウレタン吸音材10t・1800*1700~5200 (長さ指定も可) | 【ST】シート | 不可 | |
MY4C-DLW150G | 25t | 34 | 58.2 | 44.4 | 準不燃複層材9t | LW150K 25t・Gクロス ・ツバ 有無・900*1500 | 可 | 可 |
【商品仕様】 『詳細はこちら』
◎ツバ有・無–同価格です
◎梱包・運賃は別途です。(お問合せください。)
【技術試験報告書】 ★公共試験研究機関による 《音響透過損失試験》こちら
【取り付け方法】
★被フレーム(角鋼パイプ・C鋼・L鋼・その他)に直接貫通ボルト止め、又は ヘックスビス止め・その他・併用止め。
★切断・くり抜きは、サンダー(薄刃)・ジグソー・シェーバーソー等で容易にカットできます。 穴加工も容易にできます。
★フレーム無しで、パネル同士組み付ける場合は、別途金具のご用意がございます。
★吸音面等を破損した場合、吸音材板は張替え可能(別途販売・テックスビス等で固定)です。
【その他の製品】-別途御見積り致します。
★透明窓付パネル・扉式パネル・吸気排気ボックス・ボックス用換気扇。
★パネル同士、組立て用金具類もご用意しております。。
★後開口時-端処理材・スキマ処理ゴムシート。
★特注(別途お見積り)—-焼付塗装(規格色・指定色)も賜ります。
【その他付属品】
切り欠き部-アルミ曲げ材特注品(規格外)・その他
隙間処理マスキングテープコーキング
◎工法例–直張工法 ツバ無し (裏面) 動画 こちら
【MY4C-LW150】 Youtubeこちら
【MY4C-LW150P】 Youtubeこちら
******************************************************************************
【参考画像(一部) 】
◎形状–パネル取 り 付け
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/TSUBATSUK001-868x1024.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/tsubatsuki001.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/my4catsubanashi.jpg)
◎パネル素材–吸音面(材料)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/00sim.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/IMG_6226-4-768x1024.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/IMG_5671.gif)
◎パネル素材–遮音面(材料)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/da134683835.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/MY4C-LW150P.50t-003.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/IMG_6227-4-768x1024.jpg)
◎フレーム材質
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/00sim-1.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/my4catsubaari.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/000IMG_6236-768x1024.jpg)
◎パネルの状態
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/image002.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/IMG_5594-805x1024-1.gif)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/000IMG_6235.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2022/05/000IMG_7186-960x1024.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2022/05/11IMG_6561-1024x929.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2022/05/111IMG_7262-768x1024.jpg)
◎各種製品例
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/piramido02-765x1024.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/snole衝立中MY4C-LW150P.50t001.jpg)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/05/IMG_258900.jpg)
2トン車積載運搬
《設置工法・パネル加工法》
******************************************************************************
TEL 0587-95-2860 Fax 0587-95-3583 担当:松岡 090 3552 7593
★お問合せ先: info@miyoshi-tec.co.jp
◎御意見・御要望・御質問をお待ち致しております。
日々、防音パネルの研究・開発に、取り組んでおります。
是非、お客様の御意見・御要望・御質問をお聞かせくださいませ。
よろしくお願いいたします。
ミヨシテック(カ MIYOSHI-TEC お気軽にお問い合わせ願います
★お問合せ先: info@miyoshi-tec.co.jp TEL 0587-95-2860 Fax 0587-95-3583
担当:松岡 090 3552 7593
〒480-0139 愛知県丹羽郡大口町奈良子1丁目257番地
◎機械防音・設備防音・工場防音・防音 > 三佳テック(株) (miyoshi-tec.co.jp)
************************************************************************
![](https://miyoshi-tec.co.jp/wp-content/uploads/2021/03/logo02-1.gif)
◎防音◎機械防音◎設備防音◎工場防音
Machine soundproofing, equipment soundproofing, factory soundproofing, soundproofing
《商標登録》 MY4CALM® 『マイフォーカーム ®』
![This image has an empty alt attribute; its file name is miyoshi_q-2.gif](https://miyoshi-tec.co.jp/wp-content/uploads/2020/11/miyoshi_q-2.gif)
【機械防音 検索】 【設備防音 検索】【工場防音 検索】
【 実用新案登録 】 アルミ軽量防音パネル
【製造元】三佳テック(株) ミヨシテック(カ MIYOSHI-TEC
お気軽にお問い合わせ願います info@miyoshi-tec.co.jp
〒480-0139 愛知県丹羽郡大口町奈良子1丁目257番地
TEL 0587-95-2860 Fax 0587-95-3583 担当:松岡 090 3552 7593
◎機械防音・設備防音・工場防音・防音 > 三佳テック(株) (miyoshi-tec.co.jp)
![](https://miyoshi-tec.co.jp/wp-content/uploads/2020/10/QR-Miyoshi-tec-HP-2.png)
*********************************************************
★機械防音★設備防音★工場防音★防音★
★工場の機械・設備等、あらゆる防音・騒音対策に有効な、アルミ軽量防音パネルの開発・製作(製造元)&設計から施工まで一貫対応させて頂いております。【機械防音・設備防音・工場防音・防音】三佳テック(株) ミヨシテック(カ。
+ 御安全に・・・
**************************************************************************************
Machine soundproofing, equipment soundproofing, factory soundproofing, soundproofing
**************************************************************************************
